Автомобілі VAG на платформі MLB Evo (2016+)
Інструкція охоплює автомобілі на платформі MLB Evo (Audi A4/A5, A6/A7, A8, Q5, Q7, Q8 та споріднені, 2016+). Розташування окремих компонентів і компонування роз’ємів може дещо відрізнятись між моделями – це нормально; принцип підключення однаковий.
Модуль підключається паралельно до шини комфорту (Comfort CAN) через трійник і живиться від блоку запобіжників. Він лише надсилає CAN-пакети – фізично лінію світла не комутує, перепрошивання (кодування) авто не потребує.
0. Що потрібно

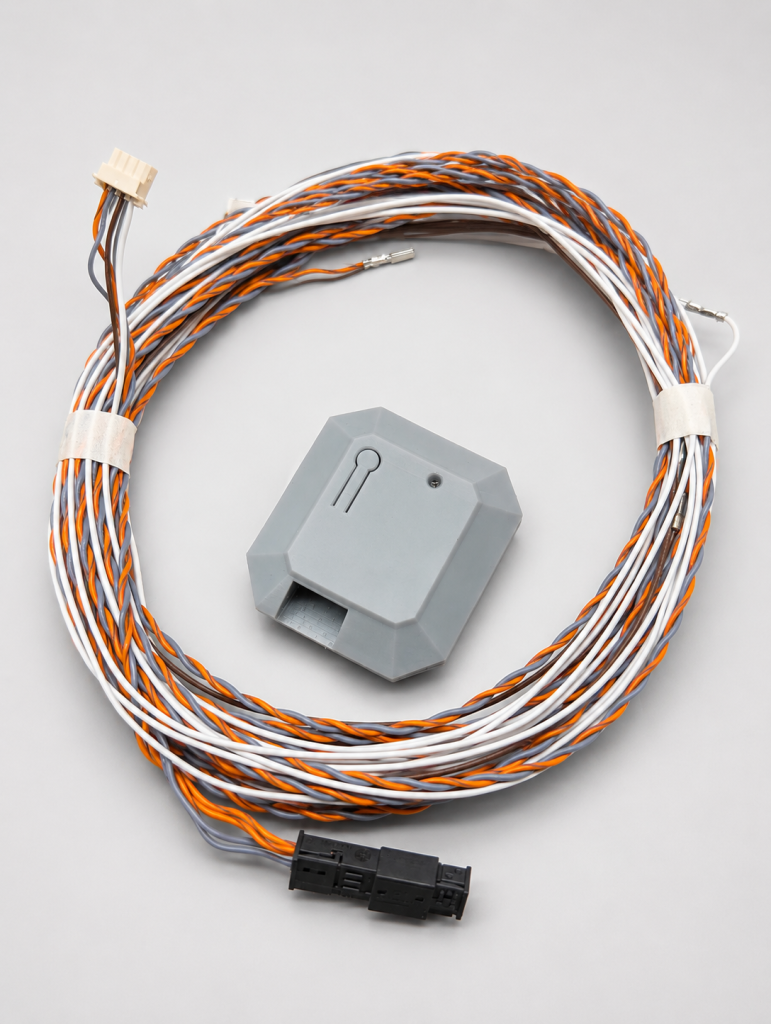

У комплекті:
- Strobe Module
- Джгут проводів з роз’ємами (трійник + контакти)
- Запобіжник
- Коротка інструкція
Інструмент, який знадобиться додатково:
- Головка/ключ для клеми акумулятора – зазвичай на 10 (перевірте фактичний розмір гайки на клемі)
- Тонкий інструмент для вивільнення контакту – швейна голка, тонка пласка викрутка, розігнута скріпка чи шпилька
- Рукавички, ліхтарик
⏱️ Орієнтовний час: ~20 хв.
1. ⚠️ Техніка безпеки – прочитайте перед початком
- Клему акумулятора від’єднуйте при увімкненому запаленні, але заглушеному двигуні (двигун не запускайте).
- Спочатку від’єднується клема «мінус» (-), і лише після цього торкайтеся будь-яких проводів. Це знеструмлює бортову мережу і виключає випадкове спрацювання елементів безпеки.
- Не тягніть роз’єми за дроти – тільки за корпус роз’єму, попередньо віджавши фіксатор.
- Знімається лише нижня подушка дивана – до спинок з бічними подушками безпеки не ліземо.
2. Відключення акумулятора (клема «мінус»)
На більшості авто MLB Evo акумулятор розташований у багажнику (напр. праворуч, під підлогою), а не в моторному відсіку; під капотом виведена лише клема для «прикурювання».
На деяких моделях розташування може відрізнятись – за потреби звіртесь із посібником власника авто.
- Увімкніть запалення, не запускаючи двигун (на авто з кнопкою – натисніть Start без педалі гальма). Це дасть блокам коректно завершити роботу.
- Відкрийте багажник, підніміть підлогу (килимок) і зафіксуйте її на штатному гачку. За потреби зніміть захисну панель/кришку над акумулятором.
- Знайдіть чорну клему «мінус» (-).
- Ключем послабте гайку клемного затискача (не викручуйте болт повністю).
- Зніміть клему з виводу акумулятора рухом «нагору», відведіть її вбік так, щоб вона не торкалася виводу.
- Зачекайте 2-5 хвилин, перш ніж працювати з проводами. Відпийте з бокалу чи зробіть кілька вдумливих затяжок – насолоджуйтесь моментом самостійного апгрейду.
3. Зняття подушки заднього дивана
На седанах (A4, A6, A8) знімається нижня подушка суцільного дивана. На кросоверах (Q5, Q7, Q8) конструкція й кріплення сидінь можуть відрізнятись – адаптуйте кроки під свою модель. Принцип (вивільнити фіксатори й підняти подушку) спільний.
Знімається нижня подушка (та, на якій сидять).
- Пересуньте передні сидіння максимально вперед – це дасть простір, щоб потягнути подушку.
- Зніміть пластикові кришки/напрямні кріплень ISOFIX (дитячих крісел) на стику подушки й спинки – усе знімається руками (кришку підчепити пальцями, напрямну натиснути вниз і вивести вперед).
- Подушка тримається на двох фіксаторах (по одному з кожного боку) у передній частині, приблизно по центру за кожним із передніх сидінь.
- Просуньте пальці між переднім краєм подушки та килимом і різко потягніть подушку вгору – спочатку з одного боку, потім з іншого, докладаючи рівномірне зусилля. Дротяні гачки подушки вискочать із посадочних втулок. Потрібне відчутне зусилля – це нормально. Німці збирали надійно, тож тягніть впевнено: подушка міцніша за ваші сумніви. Рівномірно з обох боків і без фанатизму.
- Перед повним вийманням огляньте низ подушки – якщо там є трос/дріт, від’єднайте його.
- Вийміть подушку з салону, відкладіть убік.

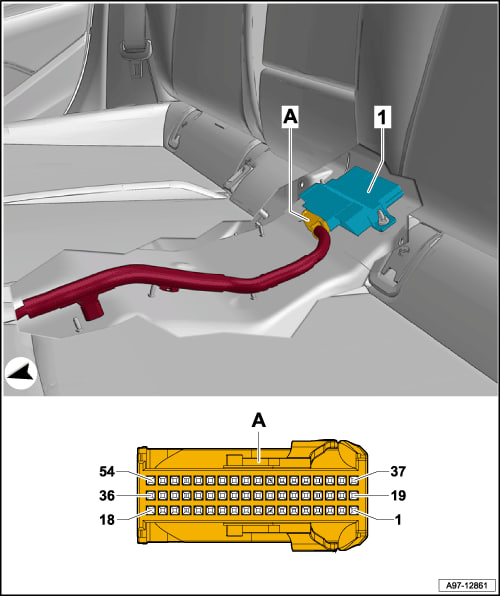

4. Доступ до блоку діагностики J533 (Gateway)
На авто MLB Evo блок J533 (шлюз, Gateway) зазвичай схований під заднім диваном (по центру) – класична німецька логіка: найважливіший вузол бортової мережі сховати там, куди найважче дотягтись.
На окремих моделях точне місце може відрізнятись.
- Знайдіть чорний блок J533 під тим місцем, де була подушка.
- Приберіть шумоізоляцію/кабельні стяжки, що закривають доступ до роз’ємів блоку (запам’ятайте, як вони стояли – повернете назад).
- Огляньте роз’єми, що заходять у блок.
5. Визначення потрібного роз’єму та контактів
Це кінцева точка «пошуку пінів на конекторі».
На пізніших авто (прибл. MY2018+) блок J533 має два 54-контактні роз’єми. На ранніх – конфігурація роз’ємів може відрізнятись; орієнтуйтесь на нанесену нумерацію.
Шина комфорту (Comfort CAN), до якої підключається модуль:
| Сигнал | Контакт |
|---|---|
| CAN-High | 15 |
| CAN-Low | 33 |
Як знайти ці контакти фізично:
- На корпусі роз’єму нанесена дрібна нумерація контактів (цифри біля рядів пінів). Знайдіть за нею позиції 15 та 33.
- Звірте з електросхемою авто (ELSA/ODIS).
⚠️ Перед вилученням підтвердіть фізичне розташування контактів 15 і 33 (у якому саме роз’ємі й ряду) за нанесеною нумерацією та схемою. Помилковий контакт може порушити роботу шини.
6. Підключення через трійник
Принцип: заводський контакт витягується з роз’єму блоку, замість нього ставиться наш контакт, а заводський під’єднується далі через трійник нашого джгута. Так модуль опиняється паралельно в лінії CAN-H і CAN-L.
Для кожного з двох контактів (15 → CAN-H, 33 → CAN-L):
- Відіжміть фіксатор роз’єму (вторинний замок/CPA), що утримує контакти – зазвичай це кольорова планка-засувка.
- Тонким інструментом (голка / тонка викрутка / розігнута скріпка) віджміть маленький фіксатор контакту всередині гнізда й акуратно витягніть заводський контакт із корпусу роз’єму, легко потягнувши за дріт.
- У звільнене гніздо роз’єму встановіть наш контакт (від джгута модуля) до клацання/фіксації.
- Заводський контакт, який ви щойно витягли, вставте у відповідне гніздо трійника нашого джгута – до фіксації.
- Поверніть на місце фіксатор роз’єму.
- Повторіть для другого сигналу.
Перевірте, що всі контакти сидять до кінця й зафіксовані, а полярність не переплутана (H до H, L до L).
7. Підключення живлення
На джгуті модуля є клема під mini-запобіжник, яку треба вставити у вільний слот у блоці запобіжників, і встановити запобіжник із комплекту.
- Знайдіть вільний слот під mini-запобіжник у блоці запобіжників (на B9 є зручний блок запобіжників у багажнику зліва; на інших моделях розташування блоку може відрізнятись).
- Вставте клему-перехідник з джгута у цей слот.
- Встановіть запобіжник із комплекту.
- Переконайтесь, що перехідник сидить щільно й контакт надійний.
8. Збірка та перевірка

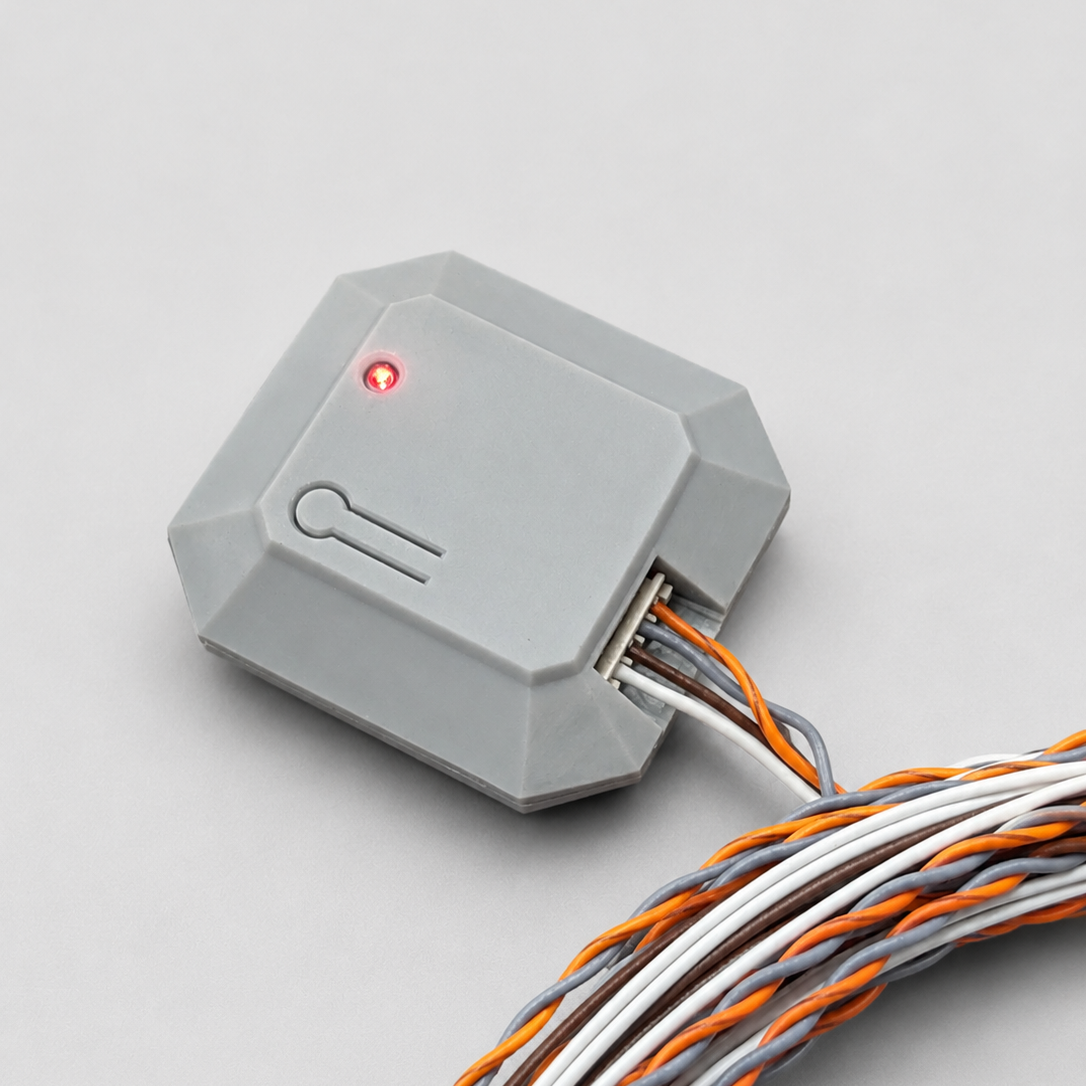

- Під’єднайте косу до роз’єму на модулі – вставте до фіксації, легенько потягніть для перевірки. Далі акуратно зафіксуйте джгут модуля, щоб він не бовтався і не перетирався. Зробіть охайно – щоб колись не соромно було показати наступному власнику: акуратний монтаж теж частина апгрейду. Сам модуль розмістіть так, щоб він не тиснув на роз’єми й не заважав подушці.
- Поверніть на місце шумоізоляцію/ущільнення блоку J533.
- Встановіть нижню подушку дивана назад: заведіть дротяні гачки у втулки й натисніть до клацання з обох боків. Поверніть кришки/напрямні ISOFIX.
- Поверніть передні сидіння у зручне положення.
- Під’єднайте клему «мінус» (-) акумулятора останньою, затягніть гайку затискача. Поверніть панель/кришку над акумулятором і підлогу багажника.
Перевірка:
- Увімкніть запалення. Переконайтесь, що немає нових попереджень (Airbag, помилок мережі).
- Перевірте роботу строба на дальньому світлі згідно з призначенням модуля. Якщо блимає як треба – вітаємо: ви щойно зробили руками те, чого немає в жодному дилерському прайсі.
9. Після встановлення
- Після зняття клеми деякі функції можуть потребувати переініціалізації (напр. автодоведення склопідйомників «один дотик»): підніміть скло до упору й потримайте кнопку 1-2 с угорі, потім опустіть до упору й потримайте внизу – для кожного вікна.
- Годинник/деякі персональні налаштування можуть скинутись – виставте за потреби.
10. Використання

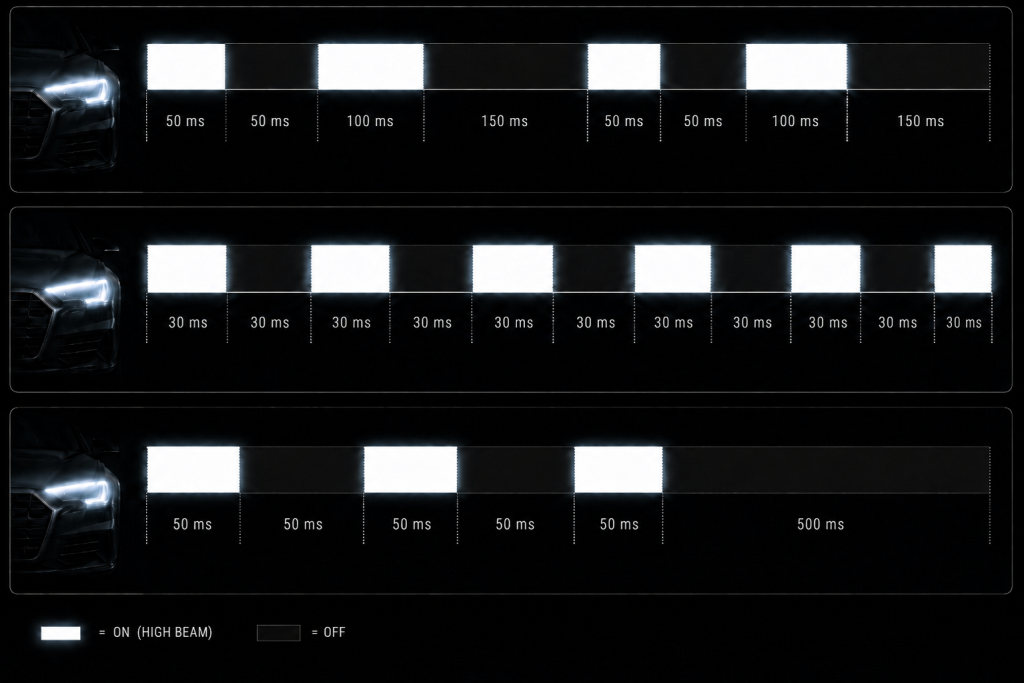

Поточна версія девайса має 3 режими блимання, що перемикаються одинарним натисканням кнопки на модулі:
